Тунелска пећница на плочи

Да би се постигла уједначена дистрибуција топлоте у тунелској пећници на плочи, само ослањање на грејање није довољно; неопходна је и прецизна контрола динамике флуида. Као велики произвођач, Дингфенг је дизајнирао уређај под притиском издувни систем који може да формира вертикалну ваздушну завесу без турбуленција на ширини транспортне траке од 700 милиметара. Покренут мотором дуге осе од 2,2 киловата и ротором СУС304 од 12 инча, може да притисне пречишћени врући ваздух у ситне поре вишеслојних плоча. Ово је посебно важно за флексибилна штампана кола, јер могу стабилизује лагану подлогу, омогућавајући јој да дође у контакт са тефлонским мрежастим појасом, избегавајући феномени осциловања и кретања који се обично виде у стандардним конвекцијским пећима.

Принцип рада

ДФХК7008 модел пећнице са плочама за тунеле користи грејне цеви од нерђајућег челика за грејање. Комбинује се са ниским нивоом буке вентилатор за циркулацију ваздуха и технологију вентилације повратног ваздуха испод кутије. Врући ваздух, након што га обради високотемпературни ефикасан филтер, равномерно се притиска на површину производа. Може се постићи аутоматски контрола температуре, константна температура и аутоматско заустављање при превисокој температури, са сигурношћу, практичношћу, заштита животне средине и очување енергије. Унутрашњост пећнице је у потпуности направљена од огледала плоче од нерђајућег челика. Изолациони слој је испуњен алуминијумским изолационим памуком од 120К силицијумске киселине. Тхе За транспорт се користи висококвалитетна тефлонска мрежа отпорна на високе температуре и опремљена је контролером и фреквентни претварач контролисан нисконапонским електричним системом управљања.

Квалитет конфигурације

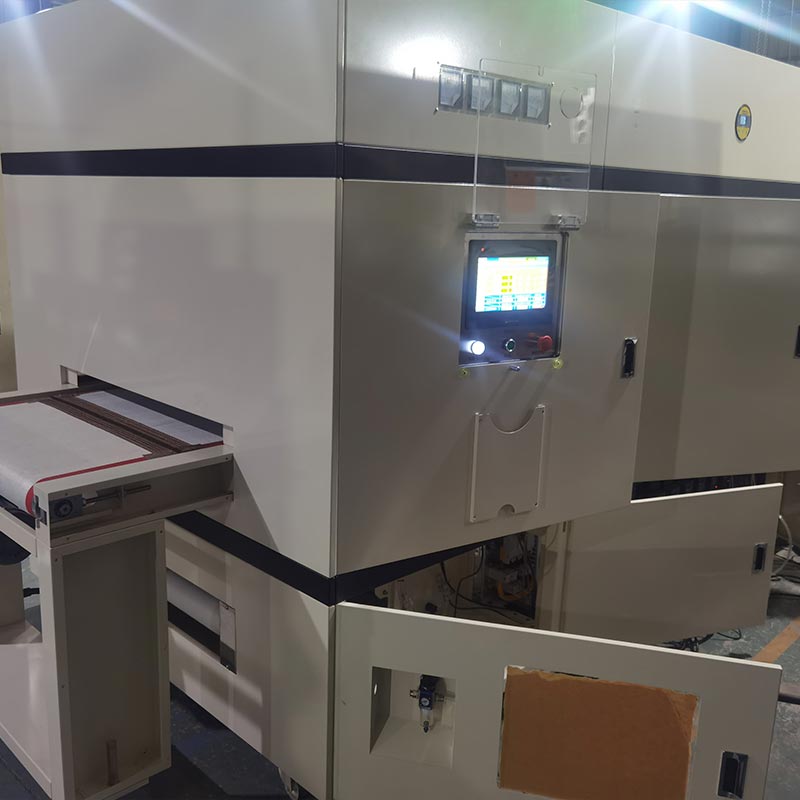

Електрични контролни систем тунелске пећи са плочастим плочама је опремљен компонентама врхунских брендова како код куће, тако и у иностранству, укључујући Митсубисхи Х5У-1614МТД-А8 ПЛЦ, МТ8102иЕ екран осетљив на додир, ДТЕ-10Т модул за контролу температуре и Сонде типа К ВРНТ-01/02 за прецизно мерење температуре изводног дела грејања. Трофазни контролисани силиконски модул Ј3-СЦР-75ЛА је погоњен за стабилну регулацију снаге. Што се тиче преносног система, два Схилин фреквентна претварача (220В 0,4КВ и 380В 3,7КВ) са комуникационим функцијама и Сцхнеидер серијом компоненте су опремљене, укључујући 3П+Н-Ц 250А прекидач цурења за потпуну заштиту снаге. Серија ЛЦ1Н АЦ контактори (1810, 1210, 4011) са више спецификација одговорни су за отварање и затварање сваког кола, и комбиновани су са ЛРН12Н термичким релејем и МИ4Њ међурелејем како би се осигурала изузетно висока стабилност и сигурност рада опреме од извора до терминала.

Модел главне компоненте

ФАК

П1: Како ова пећница спречава „ефекат кокица“ у вишеслојном печењу ПЦБ-а?

О: „Ефекат кокица“ настаје када се заробљена влага пребрзо шири. Наша тунелска пећница са плочама  користи линеарне рампе за грејање које контролише СЦР. Прецизном контролом брзине пораста температуре ми дозвољавамо унутрашња влага да безбедно дифундује кроз слојеве пре-прег пре достизања вршне температуре синтеровања, осигуравајући да интерламинарне везе остану нетакнуте.

П2: Да ли је проток ваздуха довољно снажан да осуши пролазне рупе са високим односом ширине и висине?

О: Да. Наш пленум под притиском је специјално дизајниран да доводи врући ваздух у отворе са високим односом ширине и висине. Тхе вертикални притисак обезбеђује да ваздух продире у рупе, а не само да скида површину, што је неопходан за потпуну дехидрацију пре фазе лемљења или облагања.

П3: Можемо ли да интегришемо ову тунелску пећ у потпуно аутоматизовану СМТ линију?

О: Апсолутно. Митсубисхи ПЛЦ и мотори за конверзију фреквенције су дизајнирани са резервисаним тачкама повезивања за Повезивање индустрије 4.0. Подаци о брзини и температури транспортера могу се синхронизовати са вашим узводним пицк-анд-плаце роботи или низводно инспекцијске станице, обезбеђујући беспрекоран, аутоматизован радни ток.
